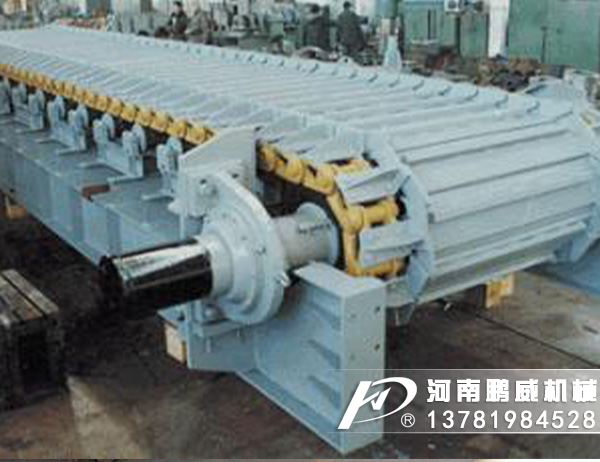

板式給料機是一種連續式給料裝置，是一種長度較短的板式輸送釩。板式給料機具有給料均勻、工作可靠、承載能力大等優點。它給料的塊度可達1100mm，在碎石生產中，應用很廣泛。當原料塊度較大時，可采用這種給料機。板式給料機的缺點是重量大，紡構復雜。小規模生產時，就不采用這種給料機。
板式給料機的構造由運行鏈板、牽引裝置、支承機構、機架等部分組成，它是由撓性牽引構件組成的輸送機械。
1、槽板
板式給料機運載物料的元件是運行槽板，這是一組安裝在牽引鏈條上的鋼板。鋼板材質一般選用16Mn，支承滾輪類似于皮帶輸送機的托輥，一方面支承著牽引鏈，運行槽板及鏈板上的物料，另一方面料倉的物料重量由支承滾輪承擔。
2、機架
機架一般用型鋼焊接而成，機架上裝有支承滾輪、牽引鏈條、張緊鏈輪等部件。機架固定在基礎上(如地基、基礎構件)．可以用地腳螺絲固定在混凝土上，也可把機架的支腳直接焊在基礎的預埋鐵上。
（1）頭部驅動裝置
頭部驅動裝置是重型板式給料機的動力及傳動部分，它由電動機、減速機及主動鏈輪裝置等組成。電動機采用專用變頻調速電動機，以滿足工藝上調節喂料量的要求。重型板式給料機的主動鏈輪裝置采用兩只齒數為6的鏈輪帶動兩條片式鏈、槽板沿軌道運動。
（2）尾輪裝置
尾輪裝置是重型板式給料機鏈板的改向部分，它由尾輪軸、兩只尾輪、軸承等組成。
（3）拉緊裝置
拉緊裝置采用結構簡單、安全可靠的螺旋拉緊裝置。
（4）鏈板部分
鏈板部分由牽引鏈和槽板組成。牽引鏈采用耐沖擊、運行平穩、工作可靠的片式鏈。槽板由16Mn鋼板焊接而成，兩邊焊有鋼板作擋邊，用高強度螺栓將其與牽引鏈緊固在一起。
（5）機架
機架為整體機架，由頭架、中間架、尾架組成，均為槽鋼、角鋼及鋼板焊接而成，機架上設有四條軌道支承鏈板裝置及物料（上分支）及兩條軌道支承鏈板裝置（下分支）。

工作時，動力由減速器的驅動軸驅動，以驅動牽引鏈輪。 通過牽引鏈輪和牽引鏈條的嚙合，驅動牽引鏈條，落在槽板上的物料被運走并連續輸送到粗碎機。 工作腔。板式給料機分類根據板式給料機輸送的物料的粒度，可以選擇輕型，中型或重型給料機。 長行程槽板的尺寸由最大進料粒度和進料方法確定。板式給礦機是將電動機的動力經過聯軸器和減速器驅動鏈輪軸旋轉通過鏈輪齒與鏈條銷軸嚙合，拖動鏈板作連續直線運動。鏈板由安裝在機架上的支重輪與托輪支承，并通過調整拉緊裝置使其鏈條與鏈輪正確嚙合，完成輸送物料的目地。
